产品介绍
型号:BK05-BB5D-A***
BK05-BB5D-A***型热保护器具有体积小、寿命长、外壳绝缘、动作灵敏、便于安装等特点,是一个被广泛应用的新型热保护元件。
特性:
速动型双金属片,反应速度快
电流温度双重保护
防真空浸漆
使用寿命高达10000次以上

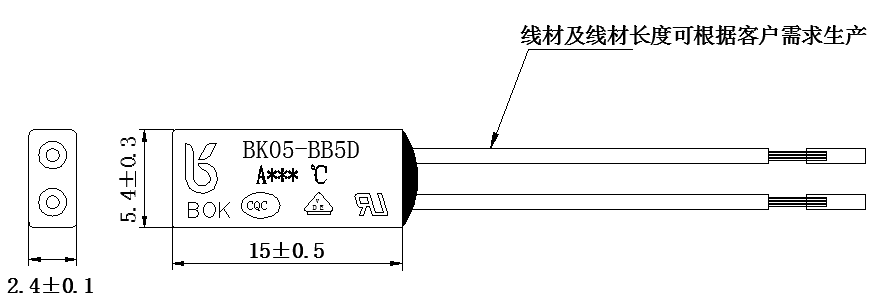

产品尺寸图
电气参数:AC 250V 2A AC 125V 3A
DC 24V 3A DC 12V 4A
电阻R≤50mΩ 引线拉力F≥20N
耐压等级:1500VAC/0.5mA/2S不漏电
产品温度明细表
产品温度℃ | 动作温度℃ | 复位温度℃ | 产品温度℃ | 动作温度℃ | 复位温度℃ |
40 | 40±5 | ≥30 | 105 | 105±5 | 75±20 |
45 | 45±5 | ≥32 | 110 | 110±5 | 75±20 |
50 | 50±5 | ≥35 | 115 | 115±5 | 80±20 |
55 | 55±5 | 42±8 | 120 | 120±5 | 85±20 |
60 | 60±5 | 45±10 | 125 | 125±5 | 85±20 |
65 | 65±5 | 48±12 | 130 | 130±5 | 90±25 |
70 | 70±5 | 50±14 | 135 | 135±5 | 95±25 |
75 | 75±5 | 53±15 | 140 | 140±5 | 100±25 |
80 | 80±5 | 55±18 | 145 | 145±5 | 100±25 |
85 | 85±5 | 60±18 | 150 | 150±5 | 105±25 |
90 | 90±5 | 65±18 | 155 | 155±5 | 110±25 |
95 | 95±5 | 70±18 | 160 | 160±5 | 115±25 |
100 | 100±5 | 70±20 | 165 | 165±5 | 120±25 |
